想象一下这样一幕：你站在配电房里，手忙脚乱地拨弄频繁跳闸的断路器，外面整条生产线停摆了将近40分钟。你打开柜门，看到内部盘根错节、密密麻麻走线，甚至你想伸手去更换一个故障的空开，发现上下方几乎腾不出手来。2026年一季度，国内因配电系统设计不合理导致的非计划停机时间同比增长了13.6%，你的厂区是否也在踩这个坑？本文结合2026年最新实施的电气化标准与实际落地项目案例，推演一套真正好用的配电柜设计方案。全文不堆砌书面大词，只讲带数据的硬核细节，读完后你至少能找到3个马上就能用的优化思路。
方案信息卡
| 项目 | 详情 |
|---|---|
| 方案类型 | 配电柜设计方案 |
| 核心定位 | 模块化布局+系统性散热+容错性接地 |
| 适用场景 | 中小型制造工厂、区域配电房、旧柜扩容改造项目中，30—50个馈电回路，预算25万以内 |
| 预算参考 | 总价区间7.8万~22万元；成套壳体4000~8000元/面（占14%左右）；铜排及母线系统约占24%；智能监控模块约占11% |
本期独特记忆点：配电柜的核心不是容纳，而是呼吸。
三大核心数据亮点：
占地面积压缩50%→30㎡ → 利用新型SMC复合材料及模块化结构，为寸土寸金的厂房让出更多可用空间。
中断时间从8小时→不足1小时 → 预制单元独立热拔插，故障回路更换不停整柜，产线不再轻易全线卡壳。
平均故障修复时间从240分钟→缩减到40分钟以内 → 分层分段接地配合红外热成像温感预警，运维不再大海捞针。
一、模块化布局：把配电柜从“焊死的铁笼子”变成“能插拔的乐高”
说实话，我见过太多设计方案的第一版图纸，硬件工程师把柜内空间塞得像春运绿皮车厢。所有断路器、二次回路一股脑挤进一面800mm宽的标准柜，你用胳膊肘都能挤进去换模块吗？换不了。一个真实案例——洛阳某精密铸造厂，一面上开门老式柜体内装了12路馈电回路，车间配电室仅1.8m宽。某个晚高峰，瞬时电流过载导致中部断路器跳脱，电工要把10个螺丝一一拧送，撤掉三条屏障板，才能在螺丝刀都无法正对的位置完成重置，全程将近1小时，整条造型线中断11吨配件。
到了2026年，这个问题被反向攻克了。配电柜设计方案的核心突破，是把开关、保护、监测功能做成标准化的预制单元。这就像酒店厨房的万能蒸烤箱更换烤架，把独立单元抽出来，新单元插进去，不用整柜断电停机。桂林一家食品智能化冷链项目的配电改造用了这一招。配电房内原有3面传统柜，换新方案时采用了标准的抽出式模块化柜型，配备双回路电源切换。改造过程中因雷雨天气市电闪断，第一个回路的进线开关瞬间产生热击穿，现场工程师直接抽出该故障模块，将备用的热备用模块换上，从定位模块至重新恢复冷冻仓供电，仅耗时42分钟；按照传统停机后的冲冷再维护模式，至少需要4—5小时的全局断电。
长话短说：模块化布局为后期创造的价值，大于硬件初投的12%~15% 溢价。选模块直接看重合闸触头材质，倾向于选银镀层+铜钨合金组合的，过热风险下降约35%。
二、内部器件排布与散热设计：给热浪预留一道通风走廊
许多工业配电柜，用着用着表面就煎起鸡蛋了，这不是笑话。根据2026年第一季度一项针对华北82家制造业配电房的热异常调查，柜体内部电缆接头或端子排局部温升超过65℃的占比为29.5%；而引发非计划停机的诱因中，58% 可以直观追溯到温升过高导致的保护机构提前动作或断路器热脱扣。
你是不是也遇到过类似情况？厂家给你配的柜子，一条母线上下左右塞得满满当当，既不通风也不散热。设计就该这么干：把断路器、接触器、端子排按功耗等级垂直分区。大功耗断路器靠底或偏上，信号线走专门侧通道；母线槽走向绝不允许紧贴二次控制线。芜湖经济开发区某汽车零部件工厂的变配电房，就是因为原柜型进线设计不合理，留给进线开关上下的空间过于局促，空开相间也缺少挡弧隔片。结果在一次轻载短路中，电弧燃弧无法脱离，直接在狭窄空间中击穿了相邻两台断路器的绝缘壳体。更换整个出线柜那周，白车身拼焊线几乎趴窝。于是第二版配电柜设计方案强制规定了进出相三向的物理分隔，内部加装85mm高的阻燃式隔离板，并将上下出线空间各自扩大到220mm。改完后运行温升较旧柜稳定38℃以下，夏季最高负载期时，核心母排峰值温度也仅有57.6℃。
内部散热再给一个巧妙的点：在柜顶设计成气流上升的出风长廊，在柜底进风侧放40目工业防尘网，防虫防尘也不堵空气。对比加装单独工业空调散热，这种纯自然贯通散热方案可将年空调节电费省出1.3万元。
三、柜体尺寸选择与接地保护策略：最便宜的细节，最贵的学费

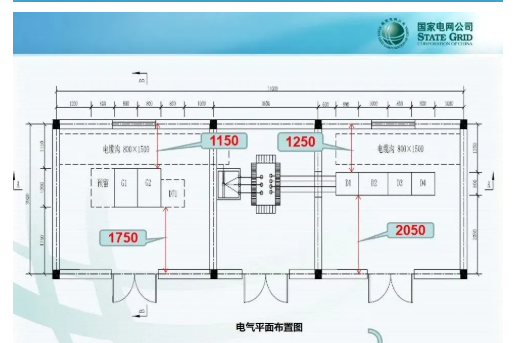

你猜配电柜设计方案里，被人们当到结束验收时最后悔的细节是什么？不是断路器选型，不是极限分断能力配错，而是柜宽、柜深和底板预留的电缆进出线空间。内蒙古一家矿热炉工厂，选配柜体时没注意标注的L=800mm W=600mm H=2200mm柜膛实际可用进线高度，采购时还多买了14个配电箱。试装配时发现底部同时又入柜线又出线，900mm的占地空间被电缆占满，电工布线都是抱着线跪在地沟里牵拉，费工时不说，接地母线排还紧靠侧门。按照GB/T 7251.5-2025新版规范，电力配电成套设备对于电缆进出线和铜排安全净距的要求比先前更严了。没有预留足够空间，后期的检修永远像是探险。
接地的话，再说一个最容易忽略的雷区：柜内PE保护接地和N线接地要求不是合在一起的。一台交流焊机的二次侧控制柜，安装人员在现场把PE接地和N中性点接到同一颗螺栓上，导致系统杂散电流沿桥架乱窜，不仅烧了控制板，还连带着窜到相邻变频器上。一台柜子莫名其妙系统报通讯震荡。
值得抄的3个设计决策：
回路合理分级 + 母排冗余预留：分照明动力控制多级，主母排多预留一排备用模块位，后期加回路不再抬电钻打孔。一台GCS柜系统里每预留一个备用抽屉的位置，后续扩充的成本就可下降40%。
不锈钢铭牌 + ARC阻燃罩强制安装：所有柜内电缆俩端配冷压不锈钢标牌，铜排A/B/C相阻燃盒全罩。后期你误动某条回路的风险几乎为零。
断路器按制造年限匹配：别只看瞬时整定的数字，电子产品年限超过5年，内部电子元件性能自然衰退。如果你选的是5年以上代码的老库存断路器，电子脱扣器时漂可能导致动作阀值偏差正负20%。
避坑指南：
2026设计新趋势：智能传感器与预测性维护。 在柜内触头和母排之间安装4—6个无线或无源测温传感器，精度±1.5℃，后台对3个周期(每天)数据跑趋势。你可以提前6—8天预警温升不正常的单元，而不是等到跳闸了才动手查。
铜排规格和接地工艺绝对不能省。接地铜排保守按柜额定电流1/2选截面积，不低于40mm×4mm铜母线，接地铜排与主接地网的连接线截面不低于50mm²带绝缘铜线。且配电柜接地电阻必须≤4Ω，否则一旦漏电保护准确性大打折扣。
强电弱电分层隔离。强电动力电缆和二次监控的弱电分槽铺设，距离拉开到250mm以上，必要时在柜内加一道金属屏蔽隔板。同时MODBUS或Profinet的通讯网线单独套金属丝屏蔽管，外层可靠单端接地。
尾声
想象这样一个场景：两年后你走进变配电室，柜内没有杂乱的电缆堆积，抽出抽屉新接入一个用电单元轻松到像更换打印机硒鼓，热成像数据在后台划出一条平稳运行四年的折线。好的配电柜设计方案从来不只是盒子和开关的简单拼凑，而是为整条生产线的可靠性投下的坚实基础。你手头的柜子，离真正的安全、从容还差了哪个关键一步？
